Техническое оснащение




Площадка

Планшет

  • Зеркало сцены — 7,4м х 14,7м
  • Ширина сцены — 16м
  • Глубина сцены — 11м (от порталов)
  • Авансцена — 10 м (от рампы до порталов)
  • Рампа съемная (барьер из 7 частей) Н- 0.45, В- 0.9.
  • Авансцена полуциркульная
  • Оркестровая яма со съемными щитами (глубина 2м) — 16 щитов
  • Высота до рабочей галереи — 9м
  • Высота до колосников — 21м
  • Два кармана слева и справа сцены
  • Сейф для хранения мягких декораций
  • Глубина трюма — 4,80м


Нижняя машинерия
  • Круг поворотный, барабанного типа D11м (Максимальная скорость вращения на периметре круга 1м/сек)
  • Кольцо, (ширина 1м) D13м. (Максимальная скорость вращения на периметре кольца 1м/сек)

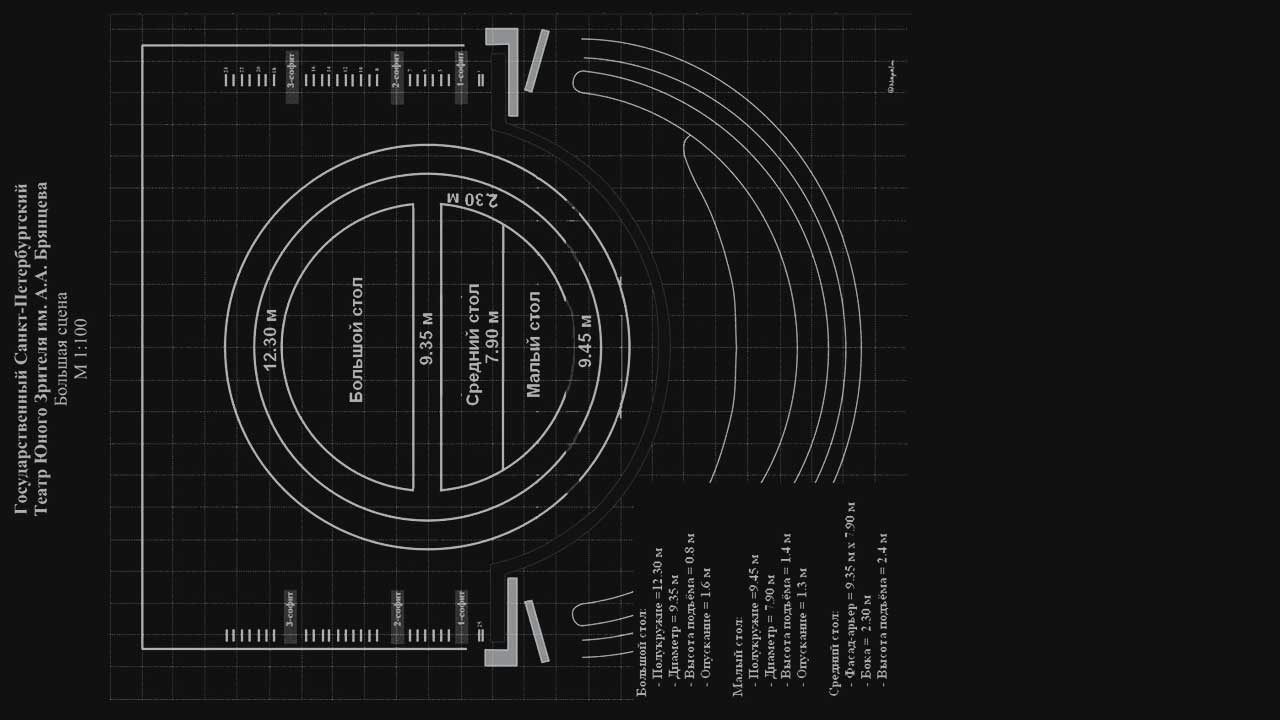

  • Три  подъёмно-опускные площадки (привод Serapid).
 «Малый» стол имеет форму сегмента круга. Может подниматься над уровнем планшета на 1,4м и опускаться ниже уровня планшета на 1,3м Скорость подъёма и опускания 4м/мин.
«Центральный» имеет форму арочного моста, работает только на подъем (Н 2,4м.) Скорость подъёма 4м/мин. В столе имеется автономная опускная площадка (люк-провал) 0,9х0,9 – размеры кабины. Скорость подъёма, 0+75м/мин.
«Большой» стол имеет форму сегмента круга. Может подниматься над уровнем планшета на 0,8м и опускаться ниже уровня планшета на 1,6м. Скорость подъёма и опускания 4м/мин.



Верхняя машинерия
  • Механические штанкетные подъёмы — 28 шт.  (в том числе, 2 укороченных над авансценой)
  • грузоподъемность 150-250 кг.
  • Радиальный штанкет 16,9м (повторяет форму пожарного занавеса)
  • Два боковых штанкетных подъема (левый и правый) 6м
  • Скорость механических штанкетов:
Штанкет №1-4 /11-20, 21, 23, 25,26   — 1,2 м/сек
Штанкет № 22,24 — 1 м/сек
Штанкет № 5- №10 — скорость от 0 до 1,2 м/сек
  • Софиты — 4шт (скорость от 0 до 1 м/сек)
  • Разгрузка возможна как со двора театра, так и прямо на сцену (въезд по пандусу).
Свет
  • Пульт управления светом (основной) — «BY COMPULITE» «SPARK 4D»  Version 2.0 1999г. (1536 управляемых каналов, до 250 управляемых приборов, 100 QLists, 999 Groups, 999 Effects, 999 Palettes, 99 Snaps, 999 Macros, 2 редактора + blind- редактор, 20 контроллеров/чейзеров, 20 клавиш быстрого доступа, кроссфейдер с LCD-дисплеем, GrandMaster + Blackout, Trackball, 3 колеса эффектов с LCD-дисплеями, 3.5’’ дисковод).
  • Туровый вариант основного пульта управления светом - «BY COMPULITE»   «SPARK 4D - ТОР» Version 2.0 1999г. (встроенный TFT дисплей, вход DMX-512, защитный кофр).
  • Ложа регулятора
управление 10-ти нерегулируемых линий
управление дежурным (рабочим) освещением сцены
управление освещением зрительного зала

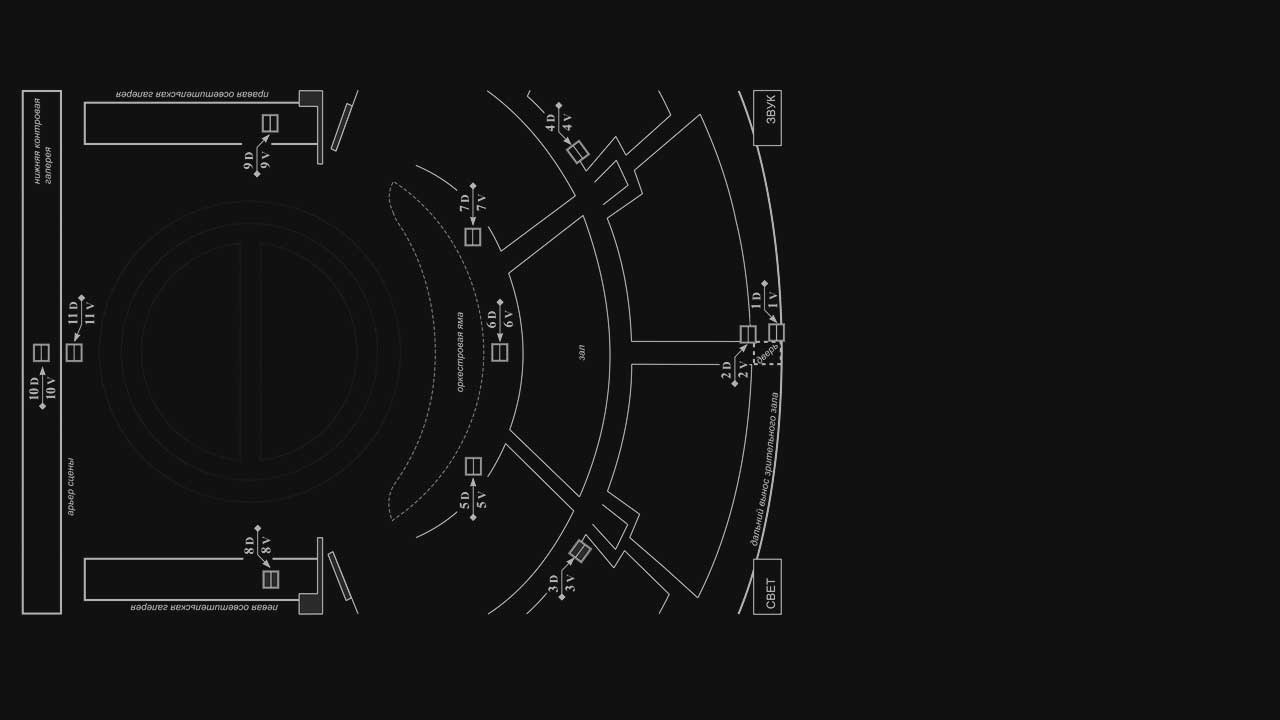

2DMX линии (динамика, статика) с возможностью расширения диапазона каналов управления при помощи сплитера DMX.

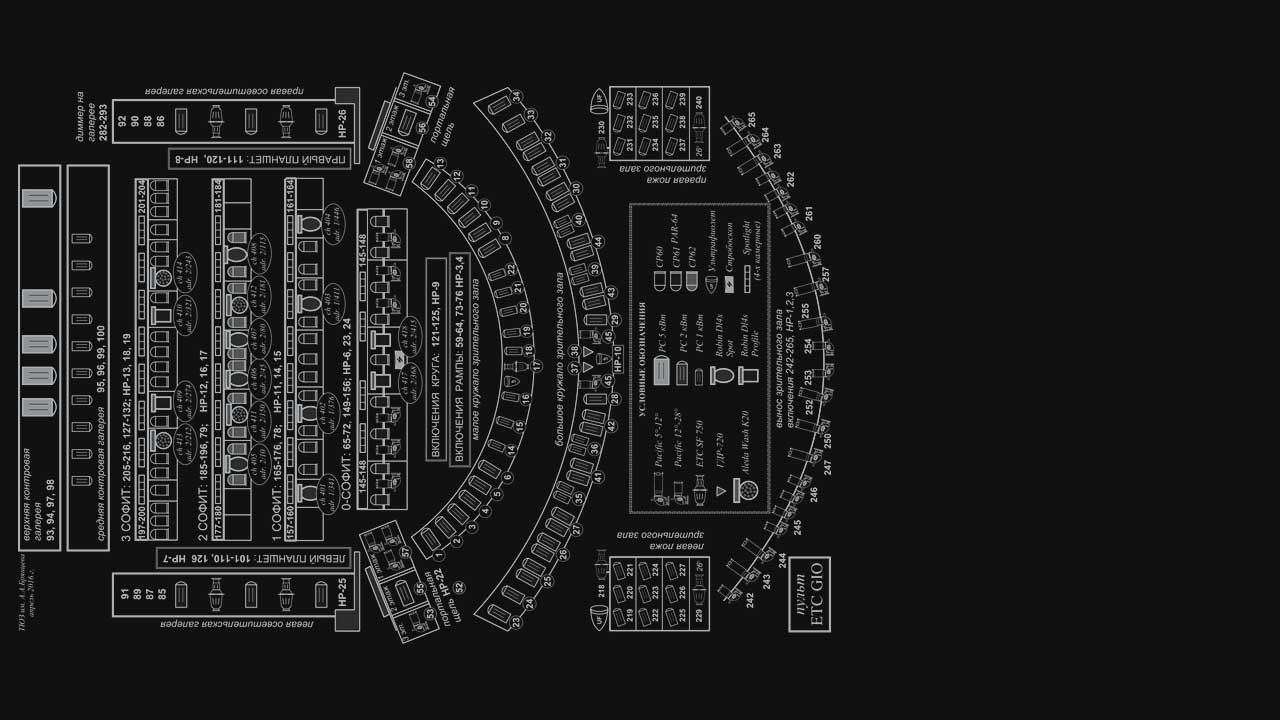

  • Выносы
I — 32 включения  (36 приборов)
II — 23 включения (40 приборов)
III — 21 включение  (21 прибор)
  • Ложи зрительного зала — 24 включения  (24 прибора)
  • Ложи портальные — 6 включений  (16 приборов)
  • Рампа — 6  включений
  • Софиты
I (на авансцене) — 20 включений (20приборов)
II — 20 включений   (20 приборов + 4 «головы»)
III — 20 включений  (18 приборов + 4«сканера»)
IV — 26 включений   (32 прибора + 2 «головы»)
  • Боковые  галереи
6 включений   (10 приборов)
димерная стойка — 12 включений (2 КВт) с протяжкой линий на нижнюю контровую галерею
  • Контровые галереи
I (нижняя) — 4 включения (14 приборов)
II (средняя) — 4 включения (12 приборов)
III (верхняя) — 4 включения (10 приборов)
  • Две перекатные башни  —  16 групп  (24 прибора)
  • 20 включений на планшете
  • 5 включений на круге
  • две димерные стойки в трюме по 12 включений каждая (по 2 КВт) с протяжкой линий на среднюю и нижнюю контровые галереи
  • Два прибора следящего света в ложах зрительного зала
  • Разъёмы  ШТС – 40, ШУКО — 16

Звук
  • Микрофонные линии 24 шт.
Авансцена — 6 шт. 3 лючка по 2 линии
Боковые — слева 3шт. справа 6 шт.
Переходной мост 3 шт.
Арьер сцены 6 шт.
  • Авансцена 4 мониторных линии, для пассивных мониторов 4 х 150Вт

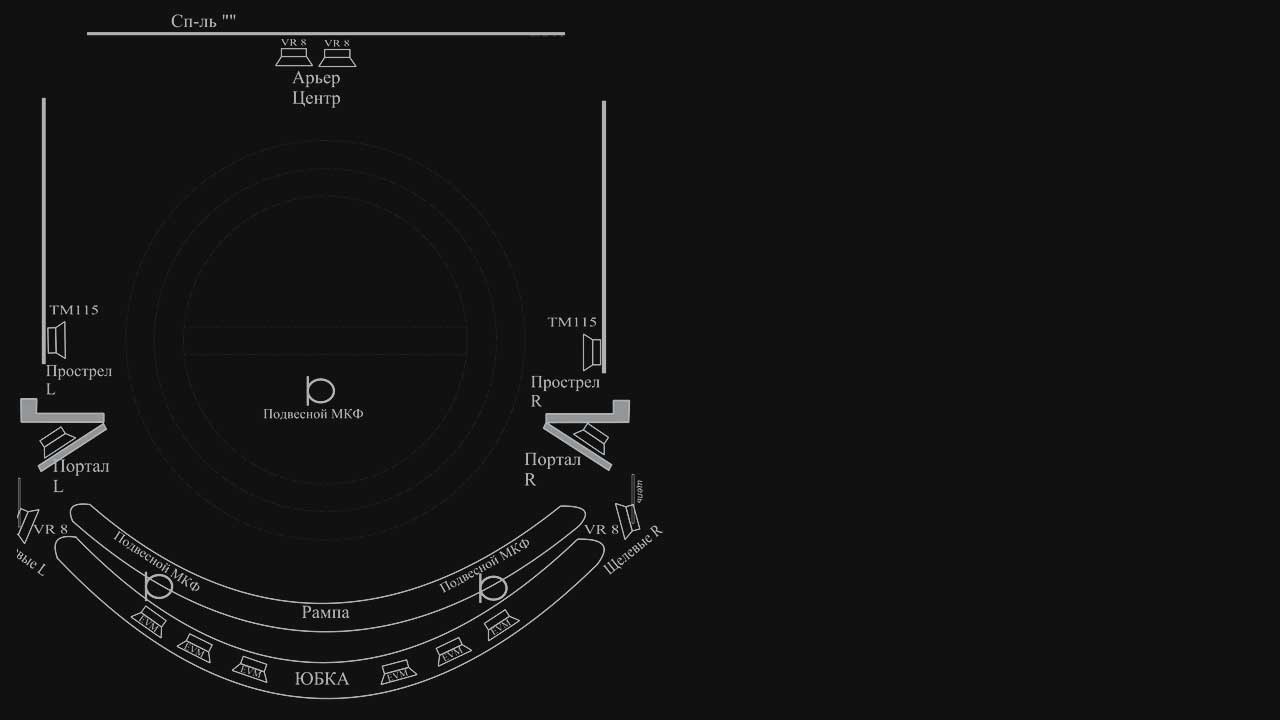

  • Сценическая акустика, прострелы, арьер.
Прострелы 2 х 500Вт
Арьер 4 х 300
  • Зальная акустика, порталы, козырек, боковые стены.
  • Порталы широкополосная рупорная акустика 2 х 2500Вт
Сабвуферы 2 х 1000Вт
Среднечастотные 2 х 1000Вт
Высокочастотные 2 х  500Вт
  • Козырек 6 х 150Вт
  • Боковые стены широкополосная акустика 2 х 500Вт

Техническое оснащение
  • Пульт микшерный Alen & Heat 3300 GL  24 канала, 4 стерео, 20 микрофонных.
  • Проигрыватели мини-дисков Tascam — 2 шт.
  • Проигрыватель CD, Yamaha — 1 шт.
  • Процессор эффектов MECK
  • Процессор эффектов Lexicon — 2 шт.
  • Микрофоны
SHURE 58 SM — 4 шт.
Behringer B-5 — 5 шт.
SHURE 21 MX (хоровые) — 1шт.
  • Радиосистемы
SHURE  1 MX — 2 шт.
Samson  Sx — 1 шт.
Seenheiser 200 se — 4 шт.
JTS 950e — 5 шт.
Гарнитуры — 12 шт.
Петлички — 7 шт.
  • Радиосистемы
Seenheiser 100 me — 2 шт.
  • Сценическая подзвучка — 3 микрофона
Авансцена — 2 шт.
Центр сцены — 1 шт.

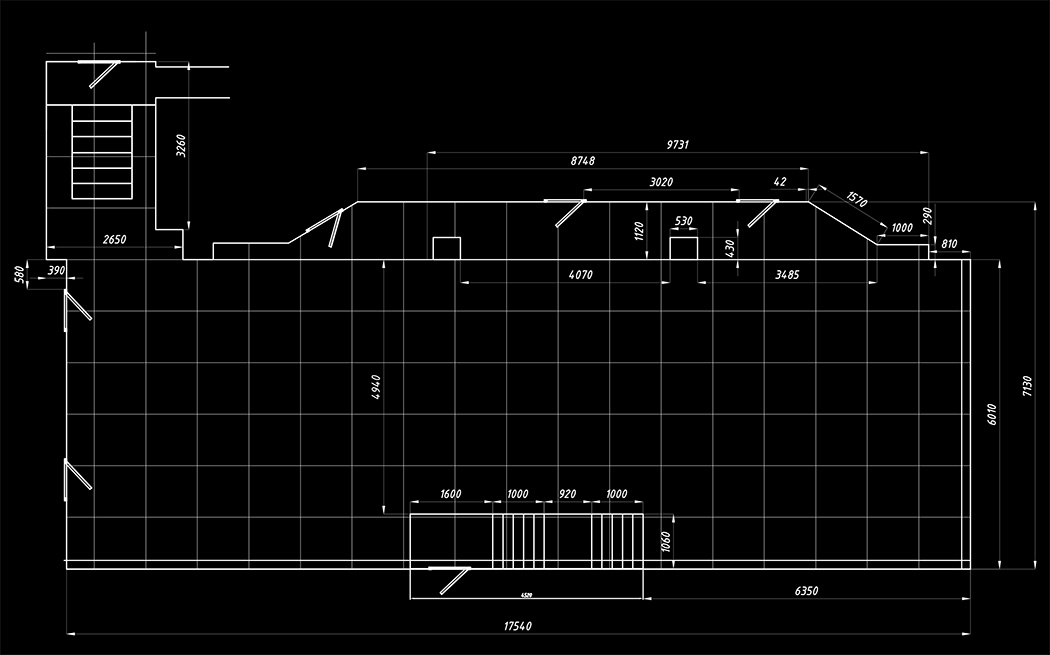

Площадка
  • Глубина  сцены (до фальшстены) 14,3м
  • Ширина сцены 8,74м
  • 6 окон со ставнями (с вмонтированными внутри фермами под осветительную аппаратуру).
  • Высота до потолка 3,85м
  • Высота до штанкетов 3,75м

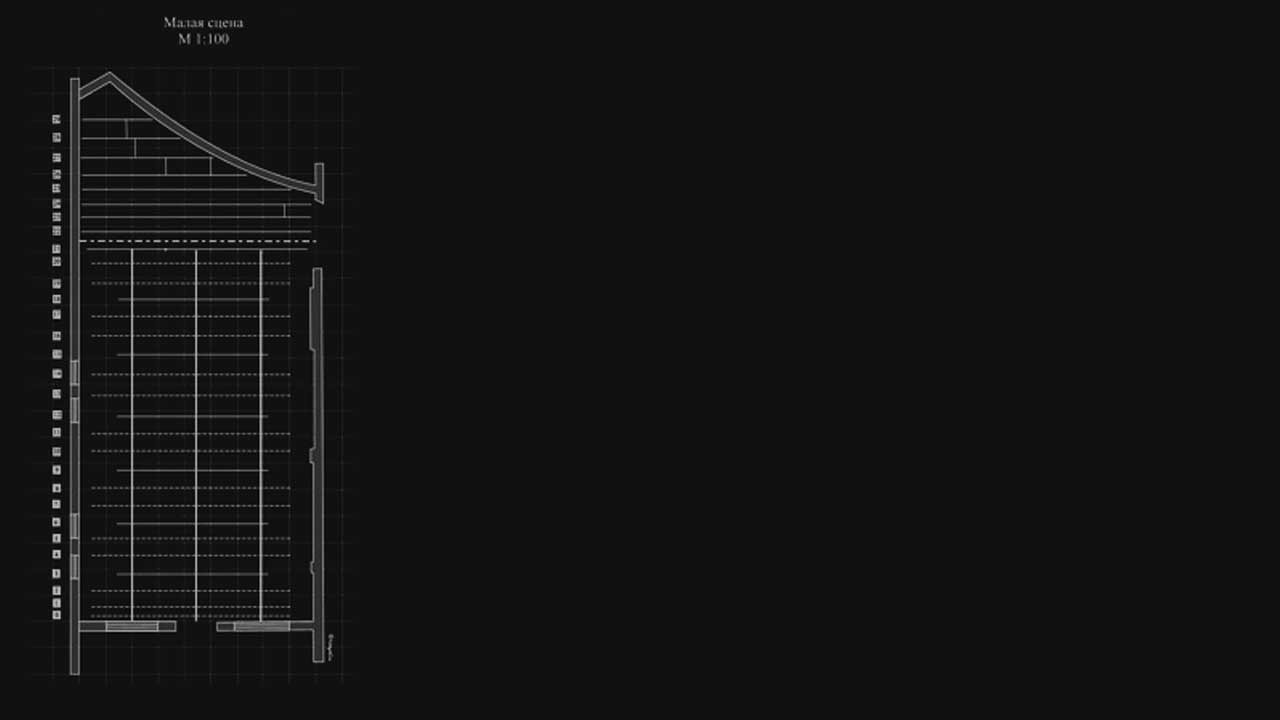

  • 30 стационарных штанкетов
  • 15 штанкетов сдвоенного уголка (на планировке обозначены пунктиром)
  • 15 штанкетов труба ø 20мм
  • На чердаке сцены расположены две лебедки с ручным приводом, грузоподъемностью 400 кг, выход с каждой — по два троса
  • Зрительный зал трансформируется на 65 посадочных мест (4 ряда по 12 мест, последний на 14 мест)
Свет
  • АHR 1000w — 1 assim., 1 sim.
  • Par 64 (classic)  CP61 — 4 шт.
  • CP60 — 1 шт.
  • Par 64 (short) CP62 — 8 шт.
  • PAR 56  (CP62) — 5 шт.
  • ETC 750w (Sours Four 50°, 36°, 19°) — 2 шт.
  • ETC 575w JUNIOR Sours Four 36° — 1 шт.
  • SELECON Acсlaim 650w — 19 шт. (в комплекте шторки – 10 шт.)
  • ПрТЛГ 1.1 КВт — 6 шт.
  • SELECON flud 0.5 КВт  — 2 шт. (свет зрительного зала)
  • SELECON flud  1.0 КВт — 2 шт.
  • СВТГ 500 Вт — 2 шт.
  • Дымогенератор ROBE 800w — 1 шт.
  • Пульт управления светом — «BY COMPULITE»   «SPARK»
  • Регулируемые каналы — 36 шт./ 3 КВт
  • Прямые каналы — 3 шт. / 3 КВт
  • Разъёмы ШУКО — 16 А (потолок), ШТС — 40 А (планшет)
Звук
  • Пульт микшерский Yamaha GM24
  • 16 моно, 4 стерео входа
  • Выходы — 2 группы.
  • Встроенный процессор эффектов
  • Проигрыватели мини-дисков — 2 шт.
  • Акустика: 2 плана звука
Первый план «Фронтальный»  2 х 150 Вт
Второй план «Задний» 2 х 150 Вт
  • Усилители Behringer Evropower 1500. 2 х 1000 Вт.
  • Подзвучка
2 подвесных микрофона в центре сцены и на авансцене
